05-HAL库硬件SPI点亮板载LCD屏幕

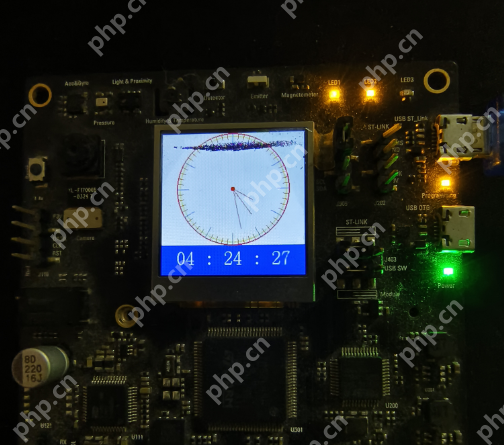

本节内容将详细介绍使用hal库在cubemx中配置硬件spi的步骤和注意事项，深入解析hal库的spi功能以及如何通过硬件spi驱动板载的st7789显示屏，屏幕分辨率为240x240像素。

源码可在以下地址获取：https://www.php.cn/link/d466c07ceb8f2e0704c4da35f9bd11c9

1. HAL库SPI在CUBEMX中的配置

   1.1 硬件原理图

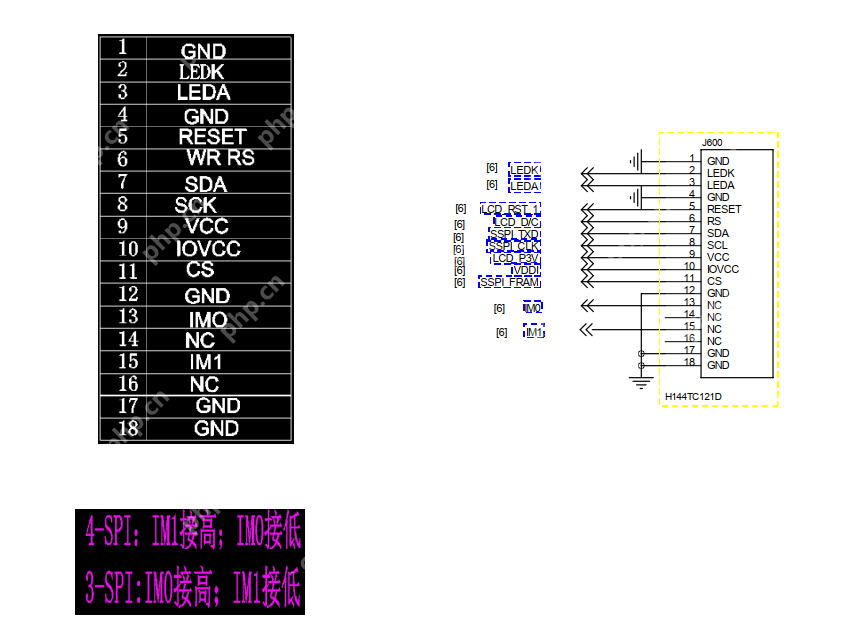

   首先，我们需要了解LCD的硬件连接方式：



   STM32与LCD的引脚对应关系如下：

   STM32	LCD
   PA5	SPI-CLK
   PA4	SPI_CS
   PA7	SPI_MOSI
   PA6	SPI_CS
   PB2	SPI_RST
   PE7	LEDK

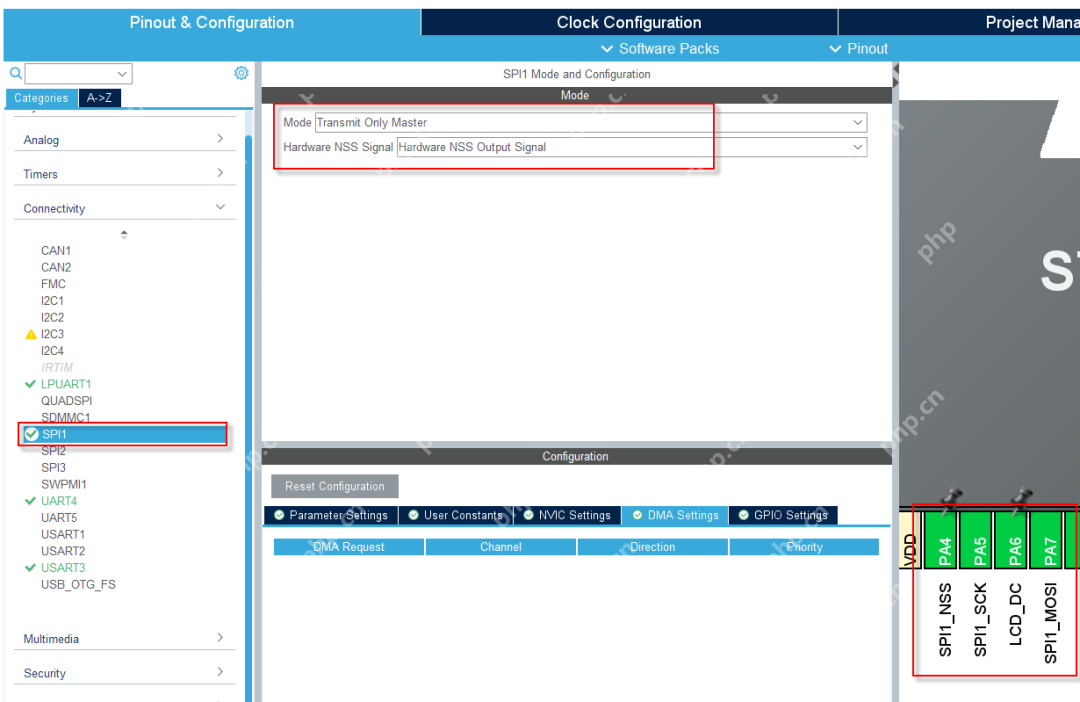

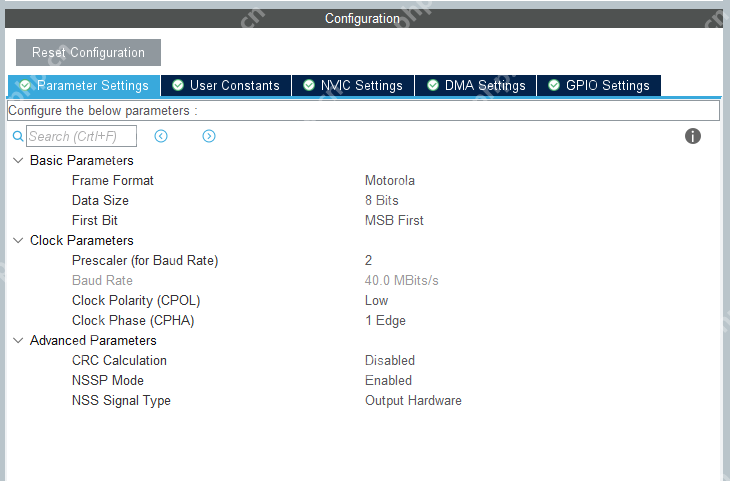

   1.2 cubemx中配置

   在cubemx中，LCD连接到硬件SPI的SPI1上，CS引脚也连接到硬件SPI上，因此可以直接进行配置，无需担心CS引脚的电平转换，因为库函数内部会自动处理。

   配置硬件SPI1时，LCD驱动仅需使用MOSI引脚，因为只需发送数据，不需要接收数据。



   配置过程非常简单直观。
