工程师生病了怎么办？自己做电路给自己测：ECG与心脏早搏

作为一名硬件工程师，工作压力大导致失眠和作息不规律，身体健康也受到了影响。心脏时常出现异常跳动，去医院检查时，短时间的心电图无法捕捉到这些问题，医生建议进行24小时心电图监测，但这太耗时。

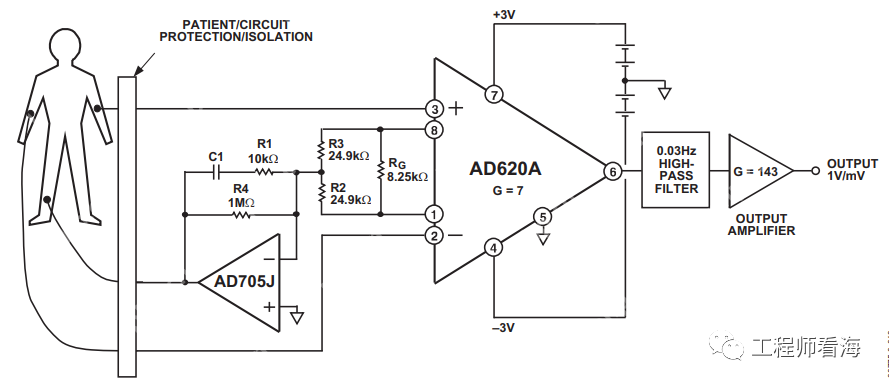

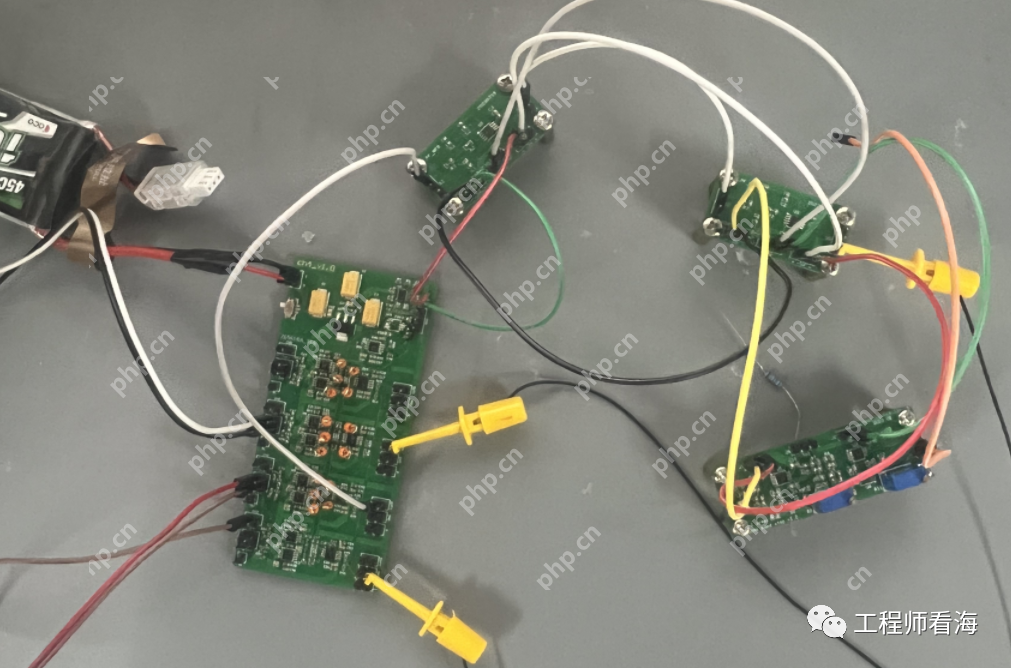

于是，我和徒弟决定自己动手设计心电采集电路。我们设计的电路包括差分放大、高通、陷波和低通功能，以提升信噪比并抑制共模干扰。电极配置采用经典的I导联方式，作用电极和参考电极分别放置在左右手腕上，为了便于操作，右腿驱动电极也靠近其中一个手腕放置。

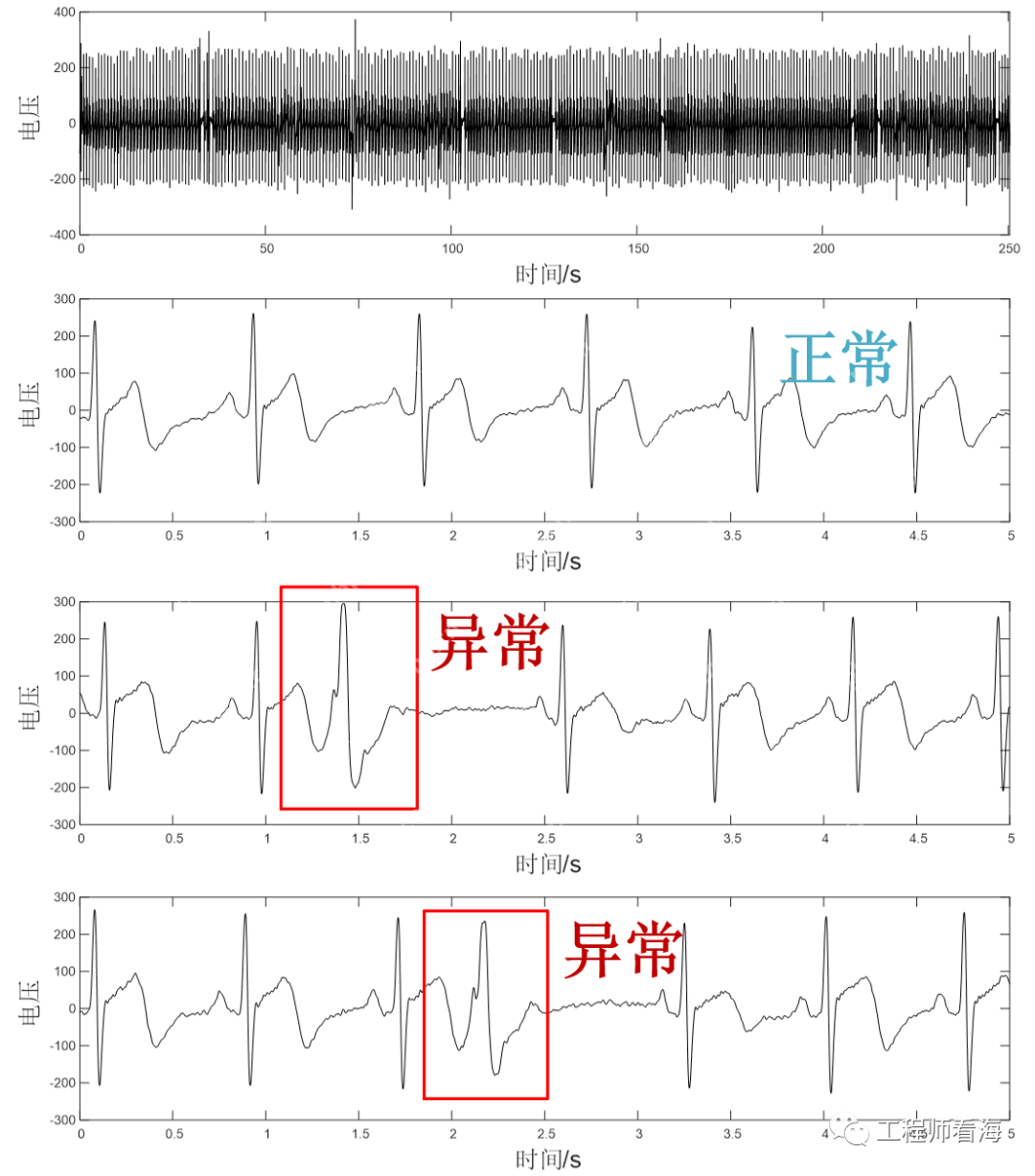

通过这个电路，我们采集到了心电波形，采样率为1000Hz，记录了约250秒的数据。观察心电图，可以看到心脏跳动异常的时刻。我们截取了正常波形和异常波形，发现心电图中的QRS波提前跳动，这正是异常的表现。

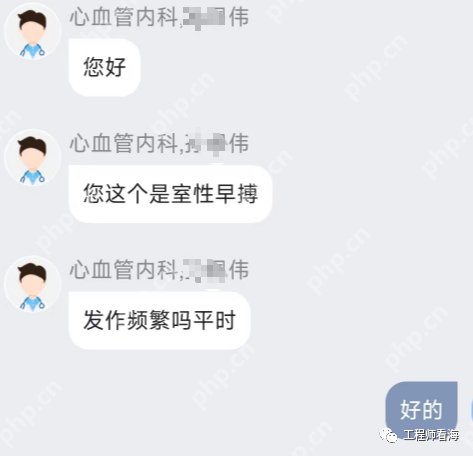

我将这些心电图数据通过网络发送给了一位在线医生，医生诊断为室性早搏，这就解决了问题，避免了去医院进行昂贵的24小时心电图监测。医生建议我平时避免饮用浓茶、吸烟和饮酒，规律休息，保持良好的情绪。

通过这种方式，我不仅节省了时间和金钱，还成功地诊断了自己的心脏问题。各位工程师朋友们，是不是也学到了？
