S7-300之间的PROFIBUS-DP主从通讯

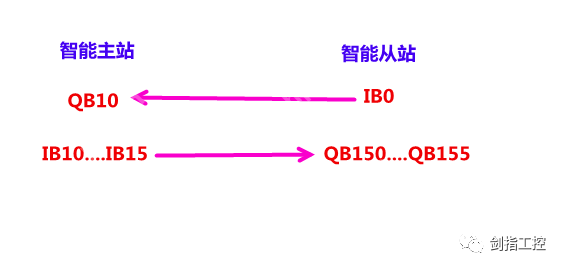

在profibus-dp主从通讯中，最大数据传输量为发送和接收各244个字节。以下是实现主从通讯的具体步骤：

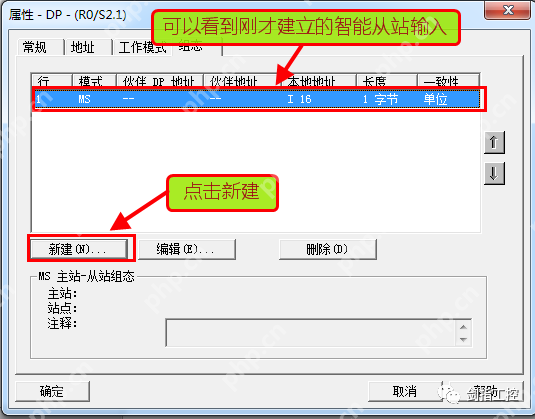

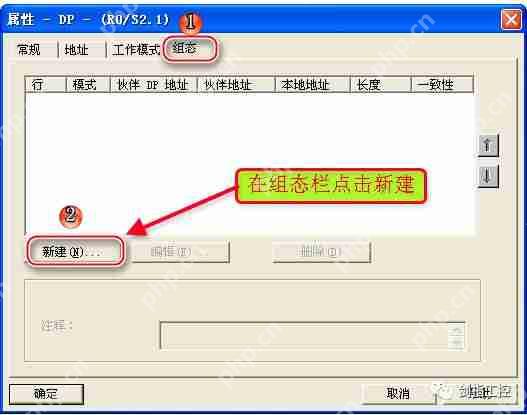

1. 配置智能从站：首先，设置数据交换区域并确定数据量。

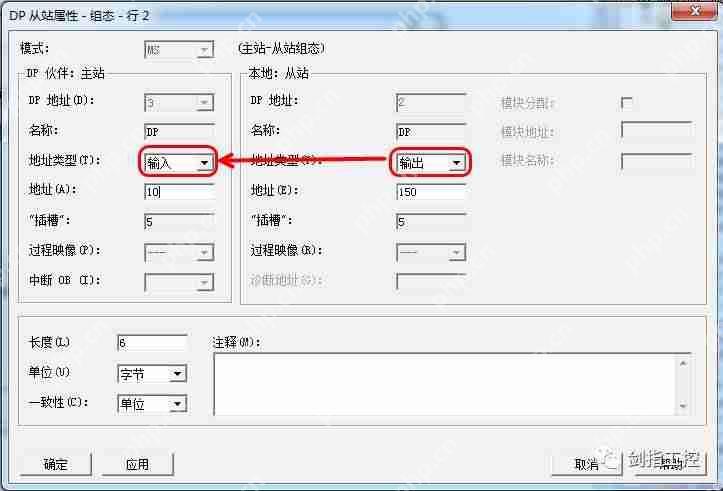

2. 配置智能主站：接着，建立主站与从站之间的连接，并配置主站的数据交换区域和数据量。

3. 下载程序：在下载程序时，需注意顺序，先下载从站PLC程序，再下载主站PLC程序。

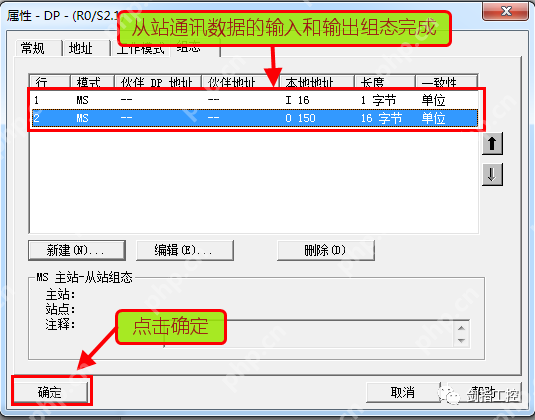

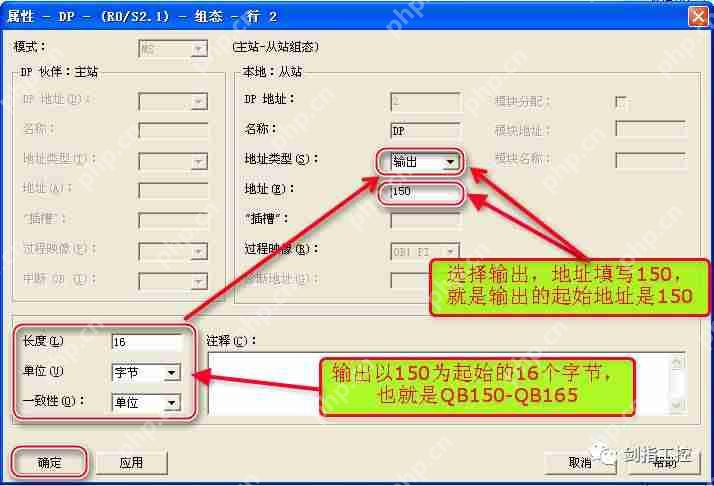

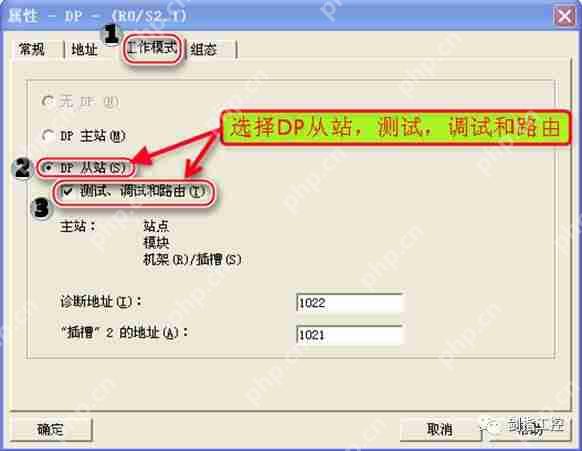

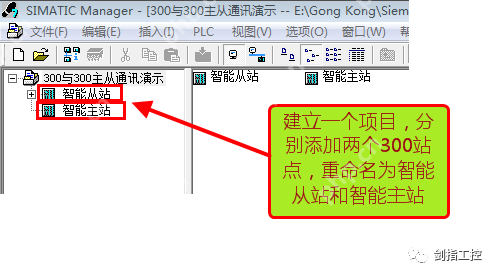

配置智能从站：

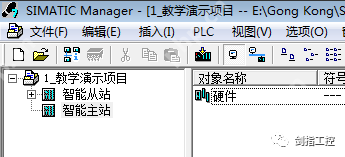

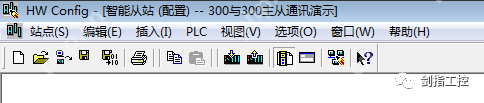

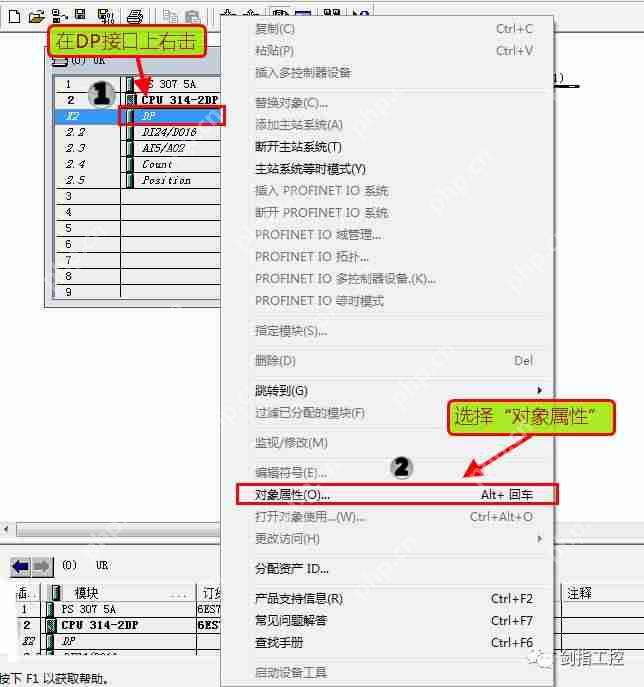

打开智能从站的硬件配置界面：

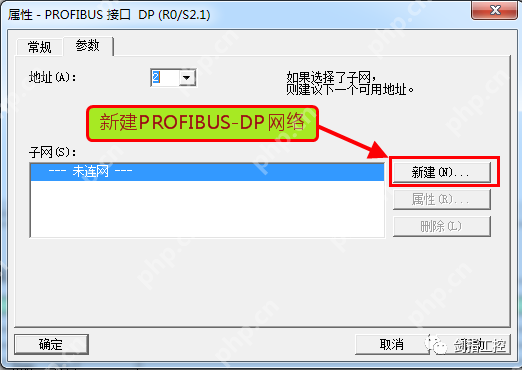

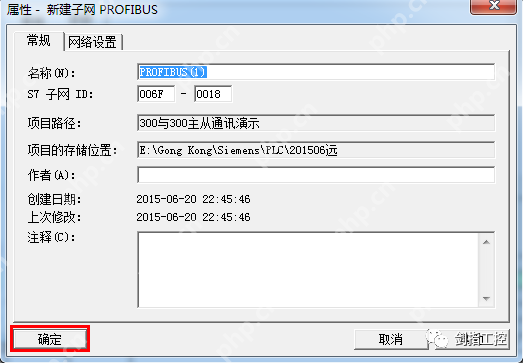

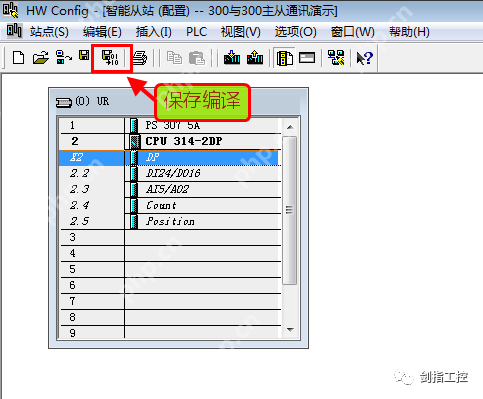

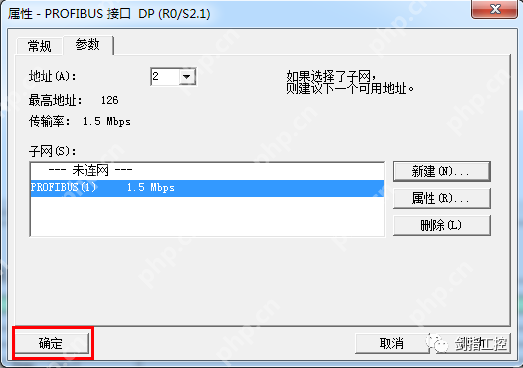

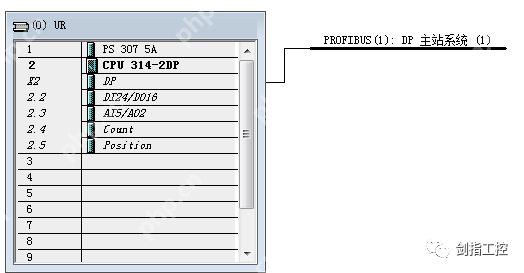

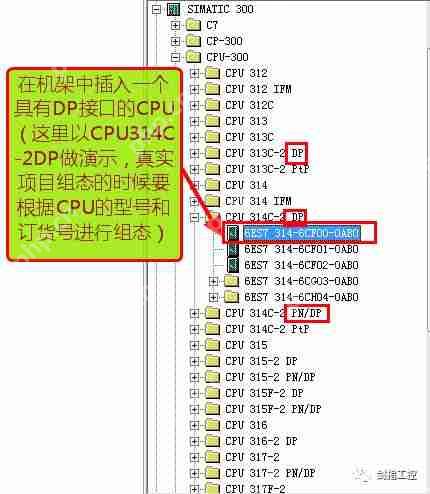

开始进行硬件配置，从插入机架（导轨）开始：

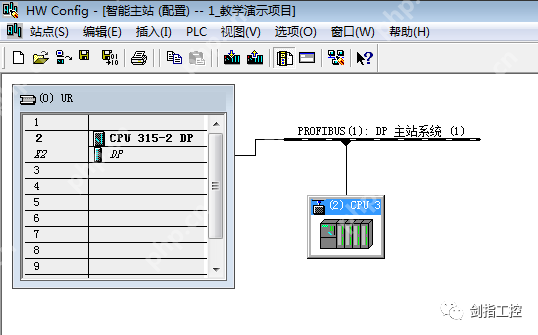

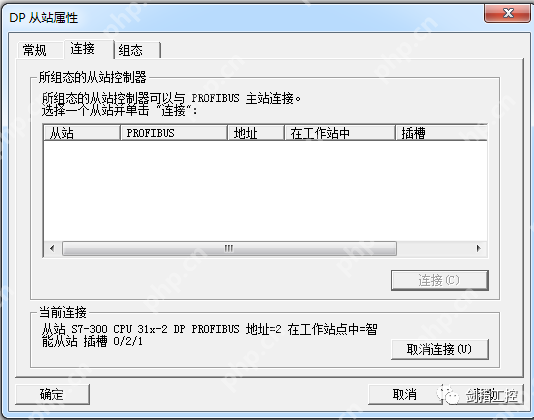

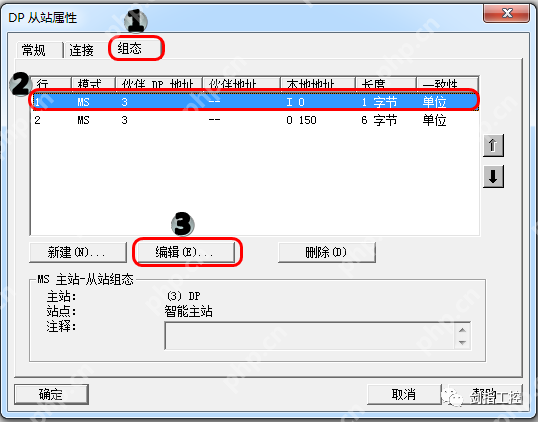

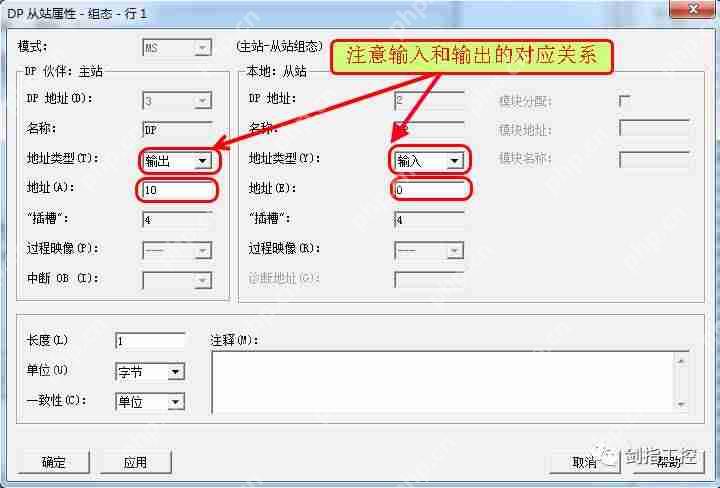

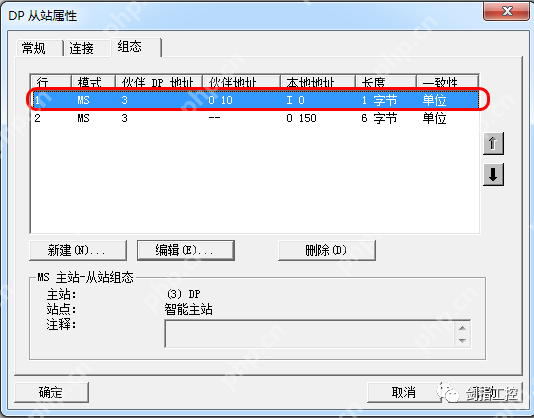

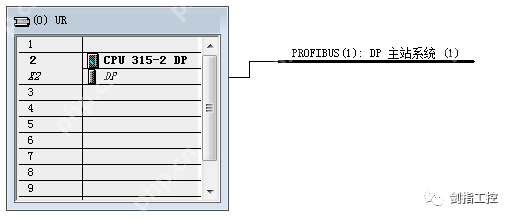

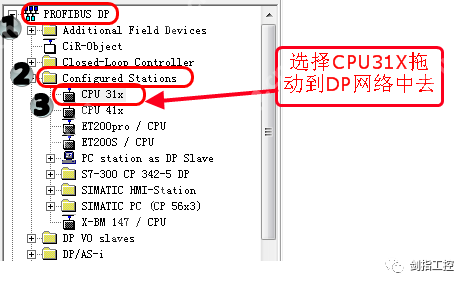

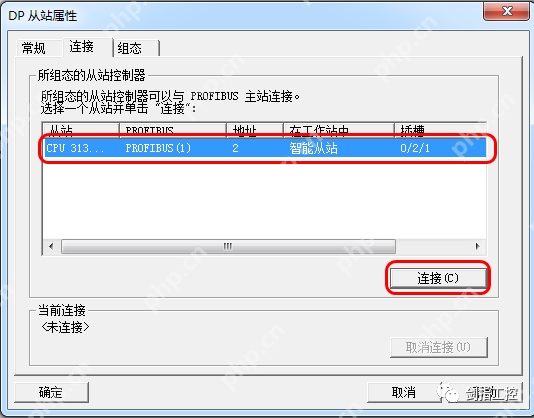

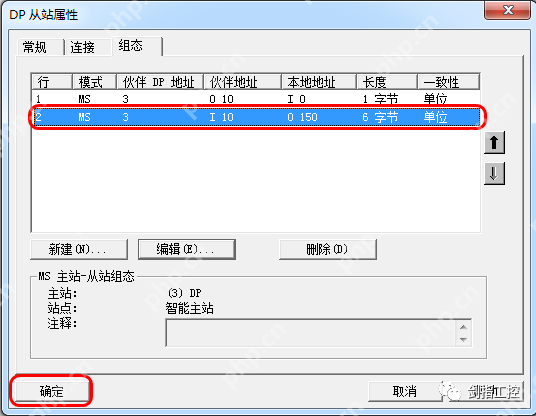

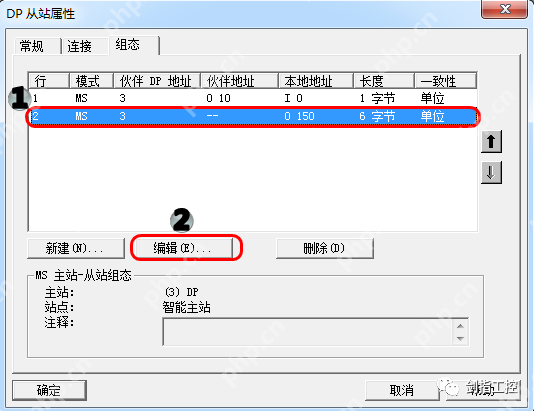

配置智能主站并建立连接：

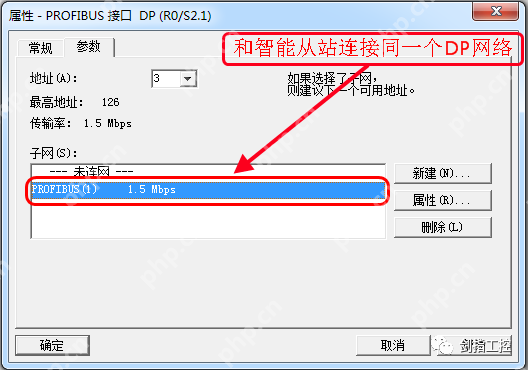

进行硬件配置时需注意：CPU必须连接到与从站相同的PROFIBUS-DP网络上。
