[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion

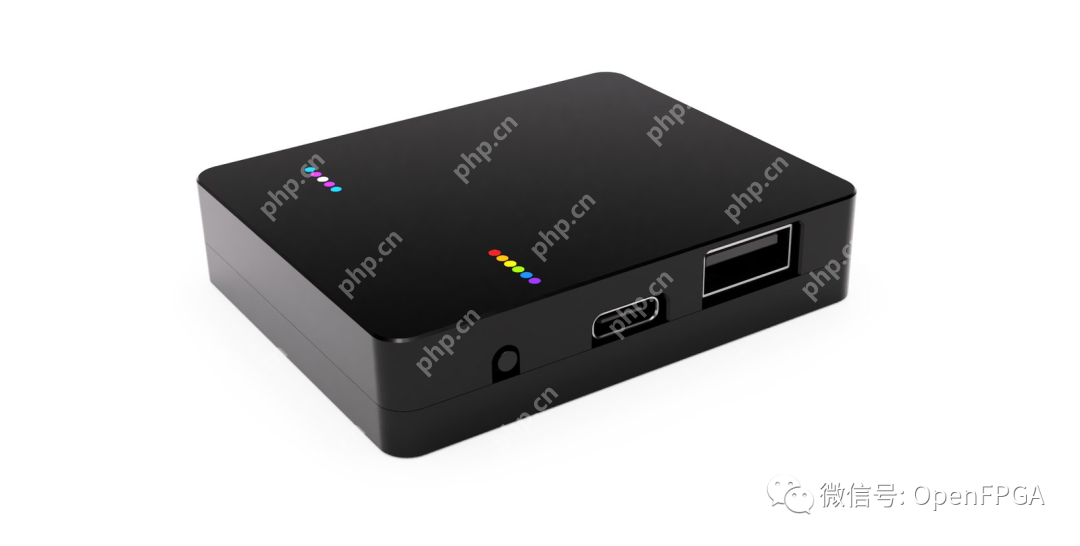

cynthion 是一款多功能的开源硬件工具，专为构建、测试、监控和实验 usb 设备而设计。cynthion 的数字硬件基于独特的 fpga 架构，允许完全定制以适应不同的应用需求。它可以作为高速 usb 协议分析仪、usb 黑客多功能工具或 usb 开发平台。

核心特点

Cynthion 是一款完全可重新配置的测试设备，提供了掌握 USB 所需的所有硬件、网关软件、固件和软件。以下是 Cynthion 的一些应用场景：

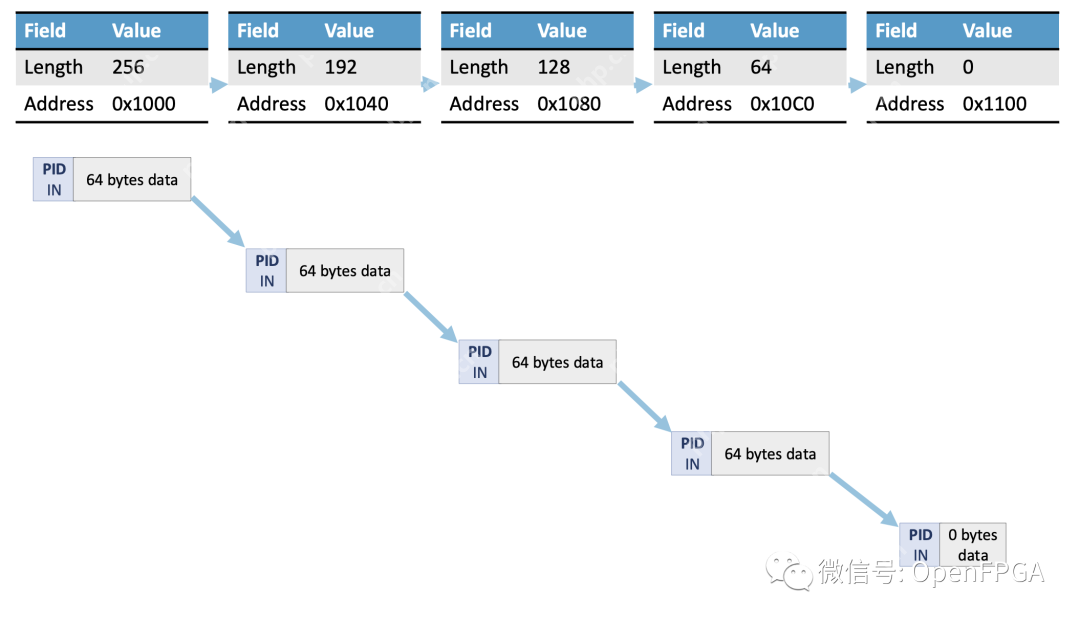

• 低速、全速和高速 USB 的协议分析。Cynthion 提供被动 USB 监控所需的所有功能。通过添加分析软件，您可以获得一个功能齐全的 USB 分析仪，能够被动捕获 USB 流量和最多 16 个相关数字信号。
• 创建自己的低速、全速或高速 USB 设备。LUNA 提供 Amaranth 网关软件，允许在网关软件、固件或两者的组合中创建 USB 设备。使用 Facedancer 库，您可以在高级 Python 中创建或模拟真实的 USB 设备。
• 针对 USB 通信的中间人 (MitM) 攻击。Cynthion 硬件可以充当“USB 代理”，能够透明地修改 USB 数据在主机和设备之间流动时的状态。每块板上的三个 USB Type-C 连接器允许同时进行高速代理，同时保持与主机的高速连接。因此，无论有或没有主机 PC 的帮助，都可以进行代理连接。
• USB 逆向工程和安全研究。Cynthion 硬件和 LUNA 网关软件代表了 Facedancer 和 USB 模糊库等研究工具的专用后端，从而简化了兼容和不兼容 USB 设备的仿真和快速原型设计。与其他 USB 仿真解决方案不同，基于 Cynthion 的硬件可动态重新配置，因此您可以灵活地创建任何端点配置并参与几乎任何 USB（错误）行为。

功能齐全的开源 USB 协议分析仪

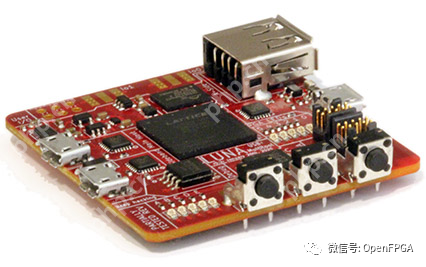

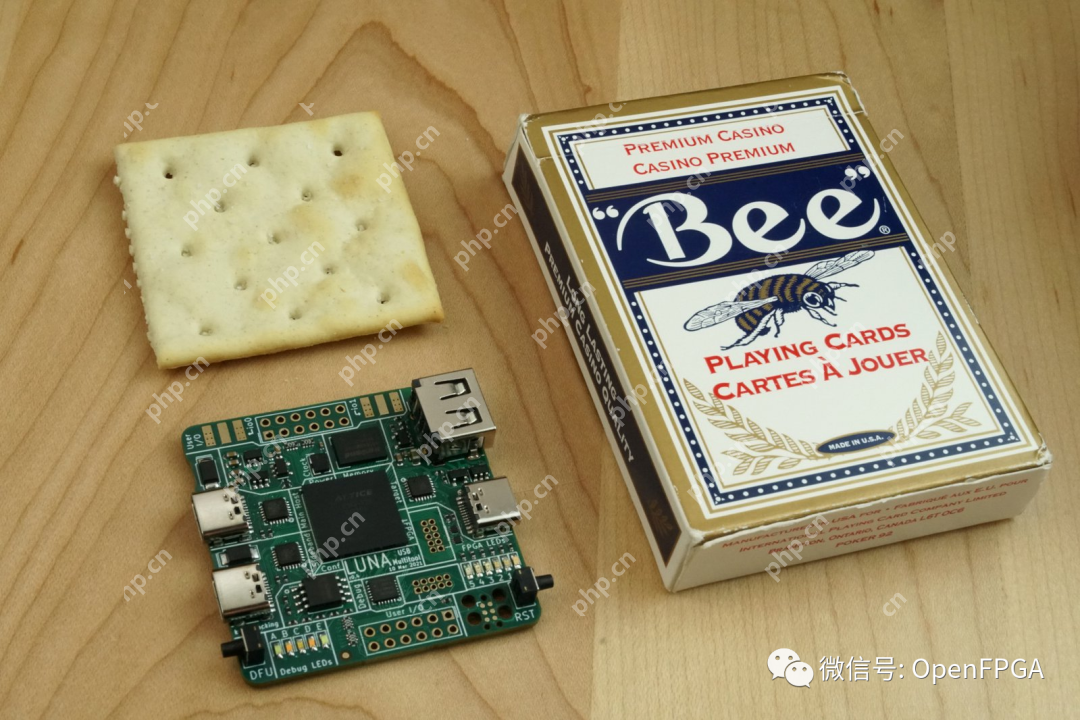

技术规格

• 开源工具开发：使用 yosys+nextpnr
• 三个高速 USB 接口，每个接口都连接到能够以高达 480 Mbps 的速度运行的 USB3343 PHY。
• 两个用于设备模式通信的 USB Type-C 连接器（左侧）
• 一个 USB Type-C 连接器，用于主机模式通信、设备模式通信或 USB 分析（右侧）
• 一个 USB Type-A 连接器，用于主机模式通信或 USB 分析（右侧，与 Type-C 连接器共享）

文档链接

• 电路板原理图：https://www.php.cn/link/a1f46c591a7f820502944b52ab87e7ee
• 设计文件（包括 PCB）：https://www.php.cn/link/ad30909a800fd5c58d0339942b658a71
• LUNA 网关：https://www.php.cn/link/7396330c6ba8953e267957e1b1fdc7fe
• 调试器固件：https://www.php.cn/link/700a143a1799e92c5aca1d4bf9de0b2a
• 软件
  • luna：https://www.php.cn/link/7396330c6ba8953e267957e1b1fdc7fe
  • Facedancer：https://www.php.cn/link/5e26868bd52fd169086cc736cbf03946
  • Packetry：https://www.php.cn/link/0366cd91ea30dd83c73415b64afda334
