STM32F407 GPIO口输出配置配置步骤

2026-01-09/ 1 次浏览/ 资讯

stm32f407zgt6 是意法半导体（stmicroelectronics）公司推出的一款高性能arm cortex-m4核心的32位微控制器（mcu）。它是 stm32f4 系列的一员，具备强大的处理能力和丰富的外设功能，适用于各种应用领域。

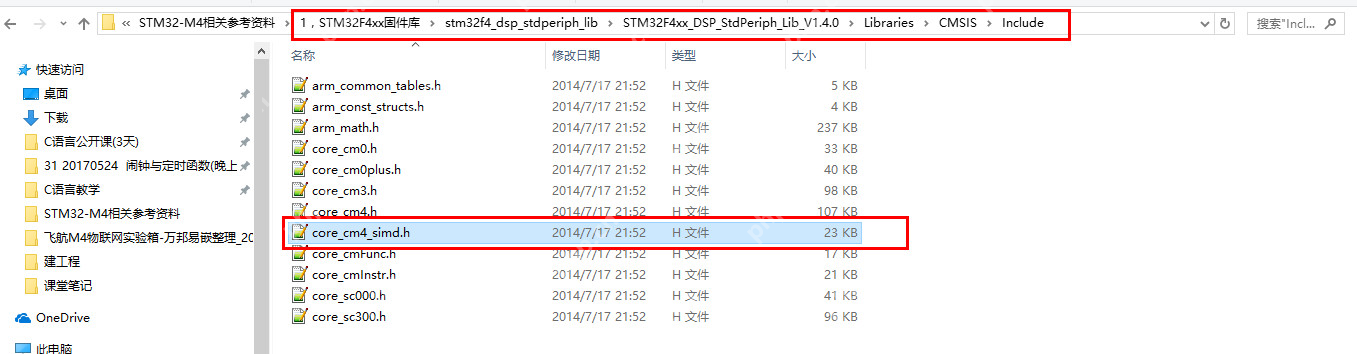

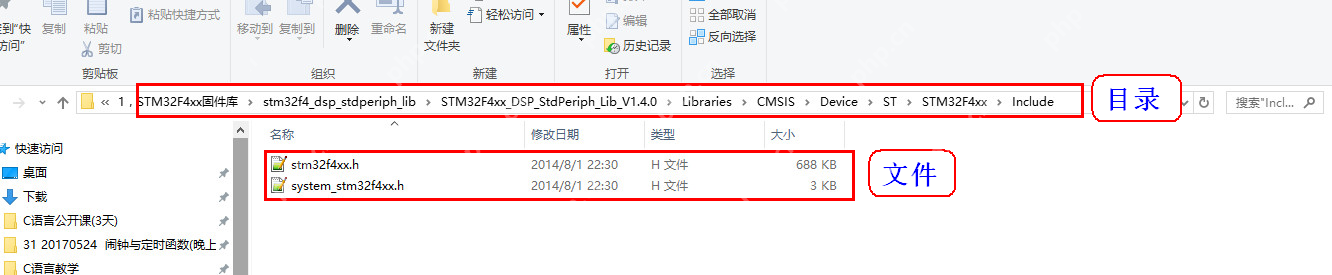

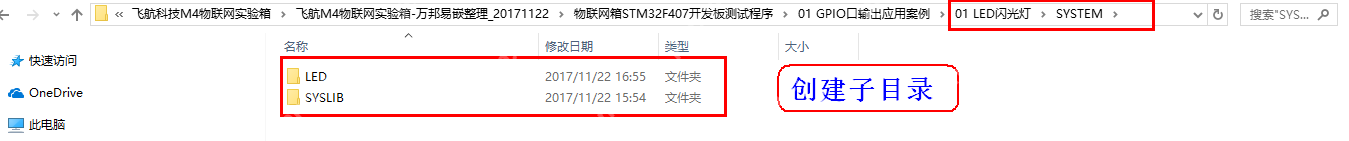

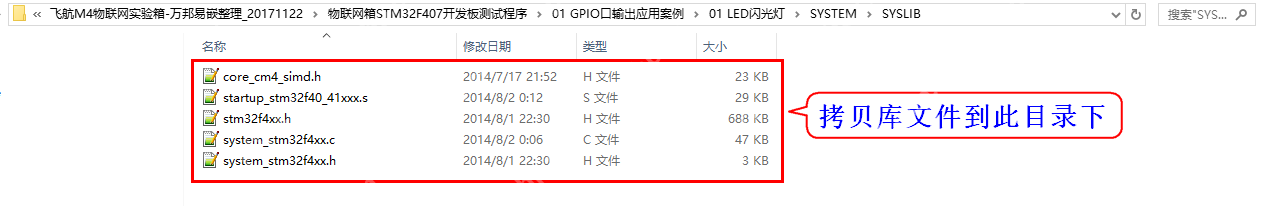

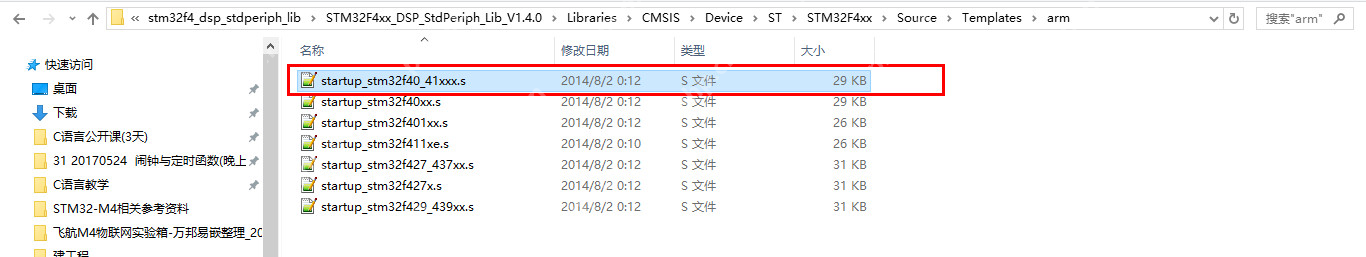

【1】F407建工程所需依赖文件

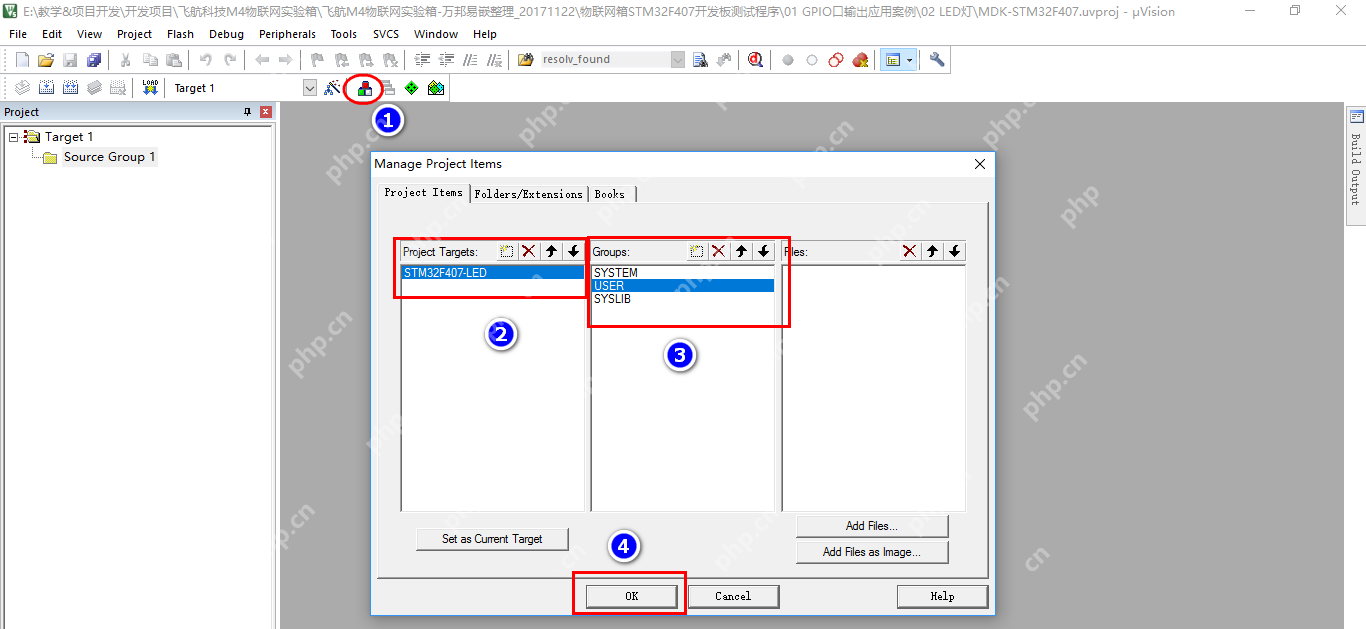

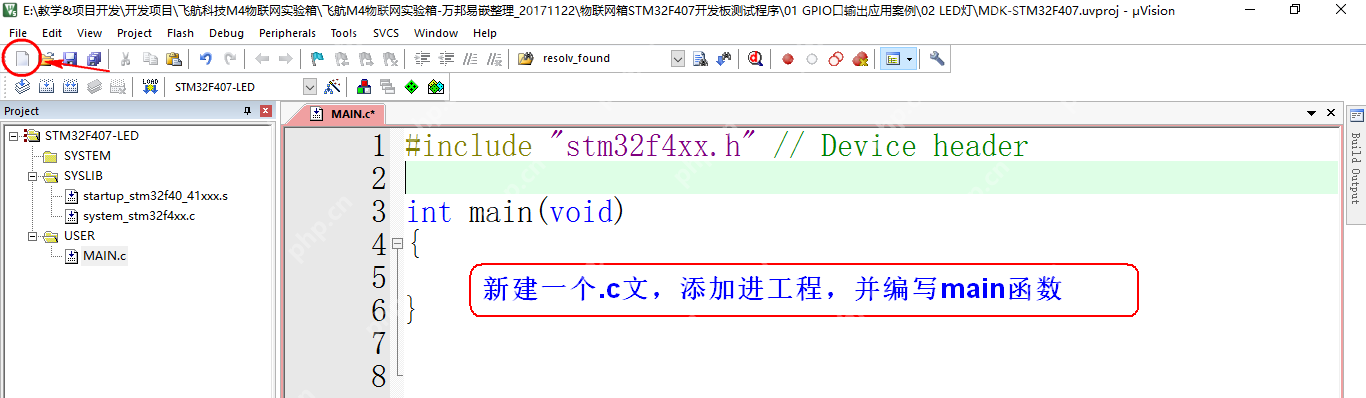

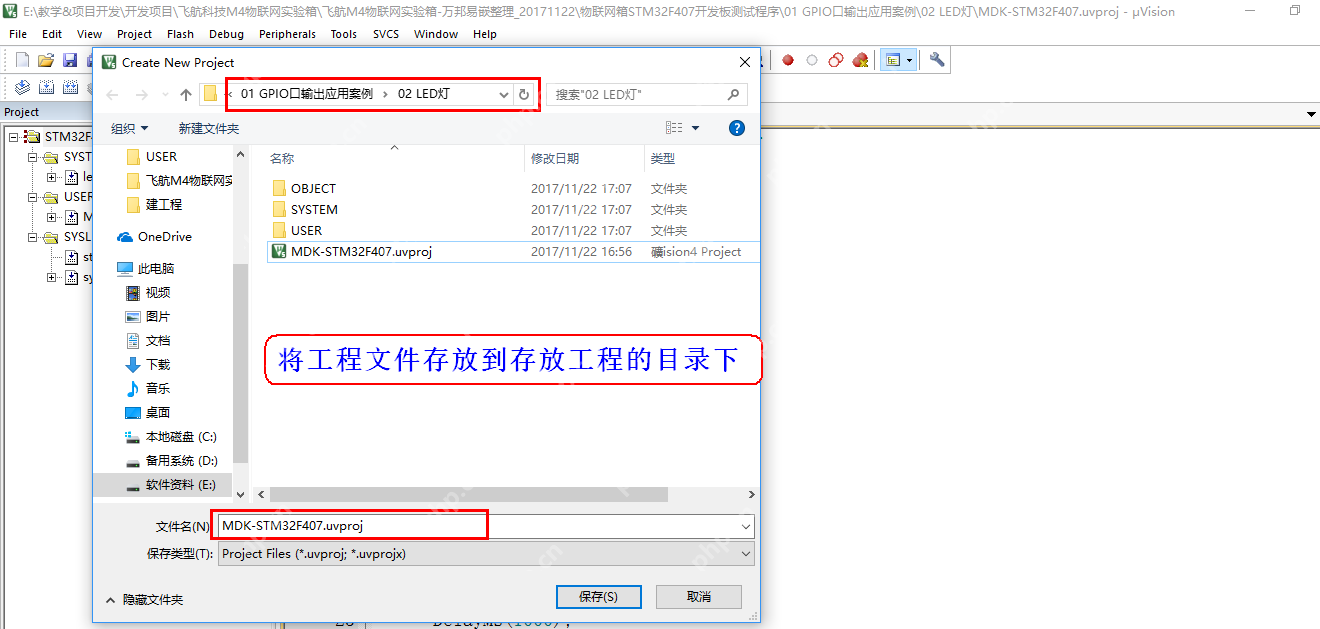

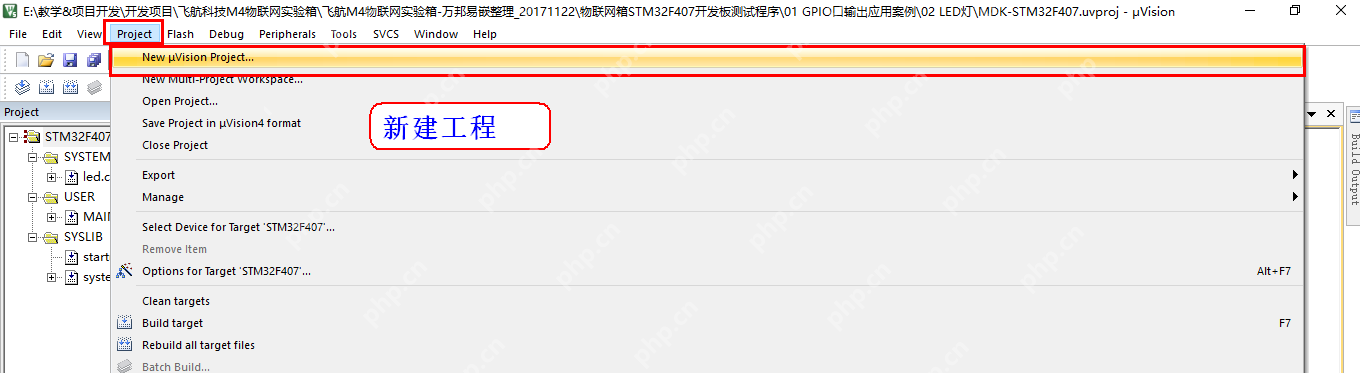

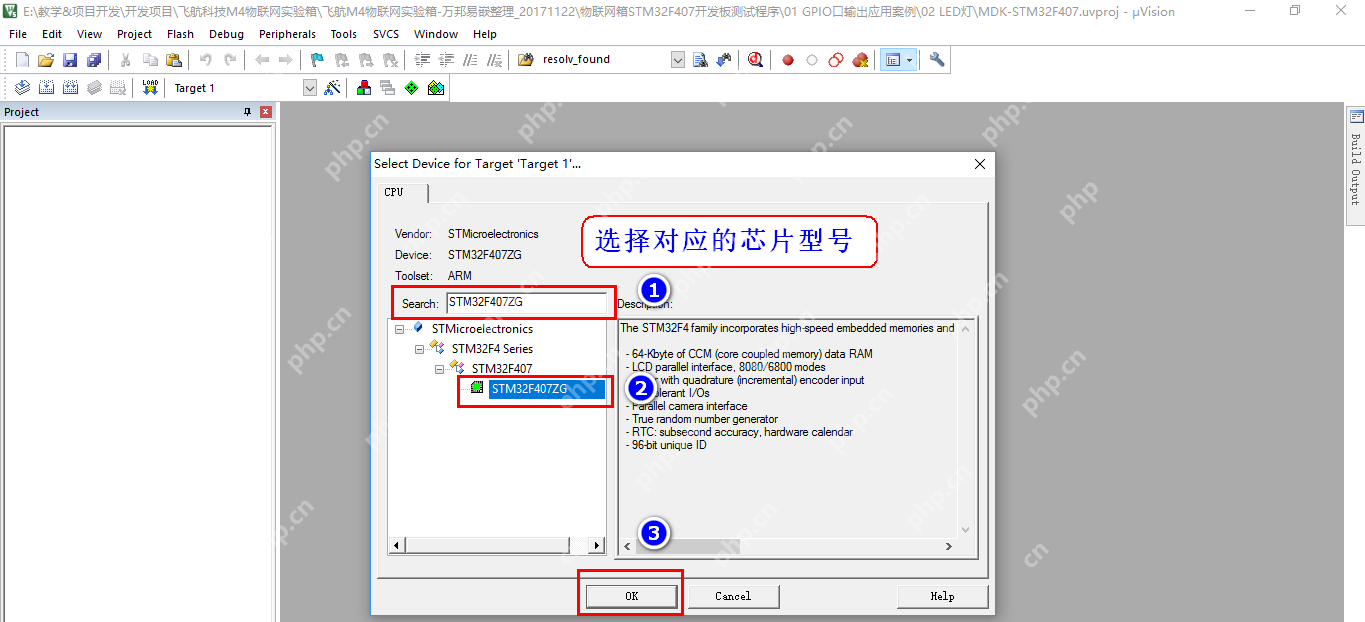

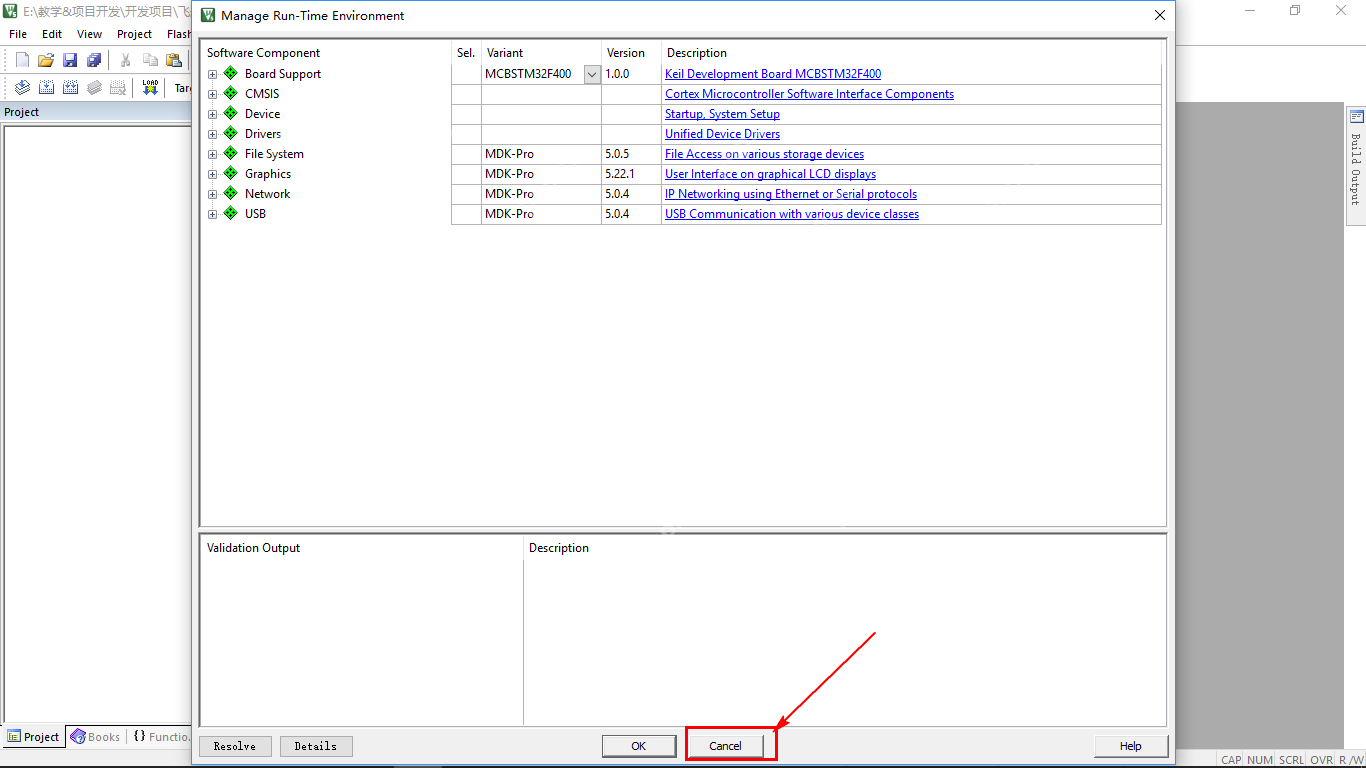

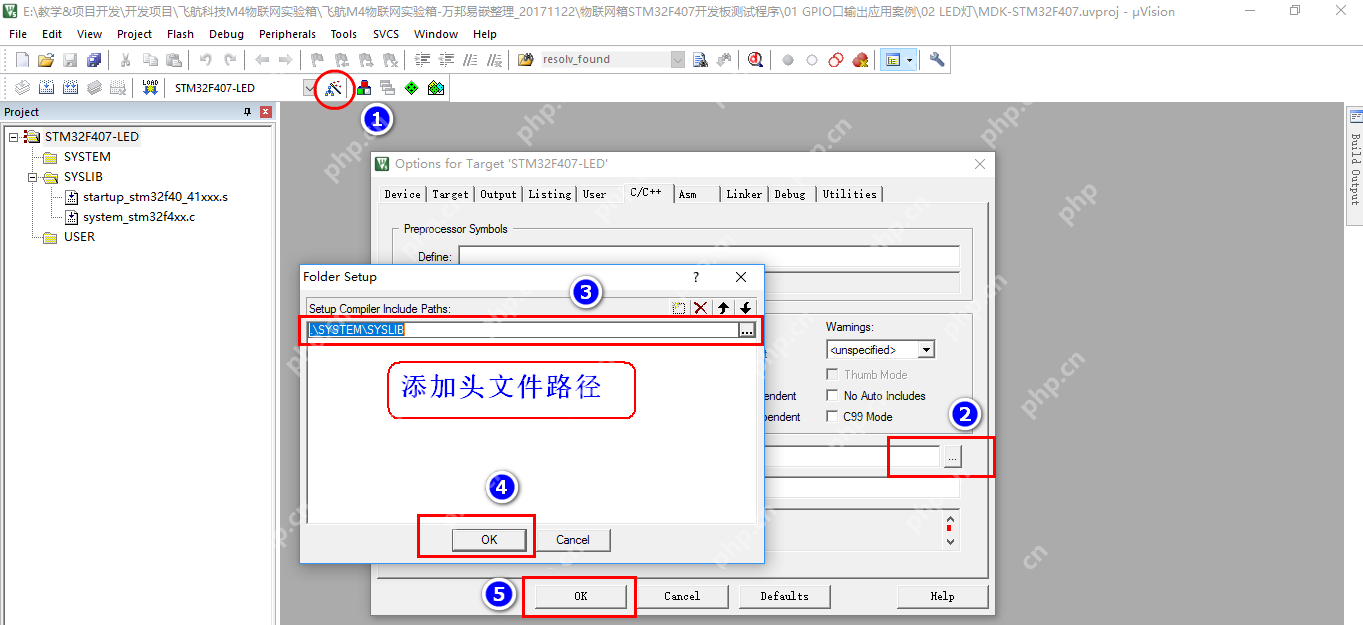

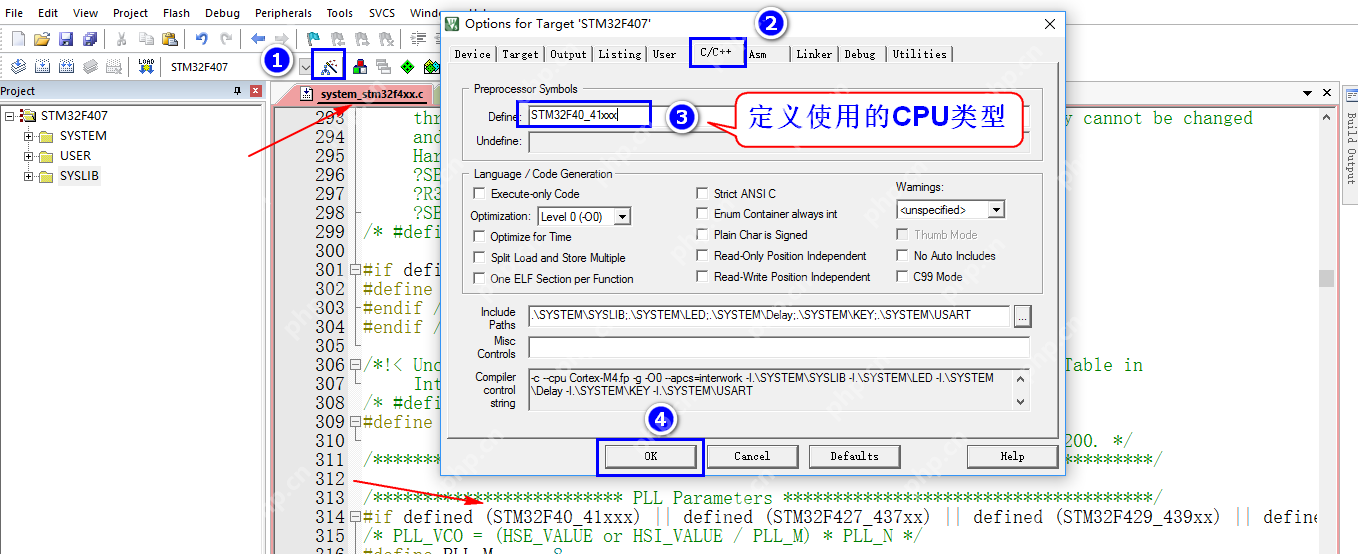

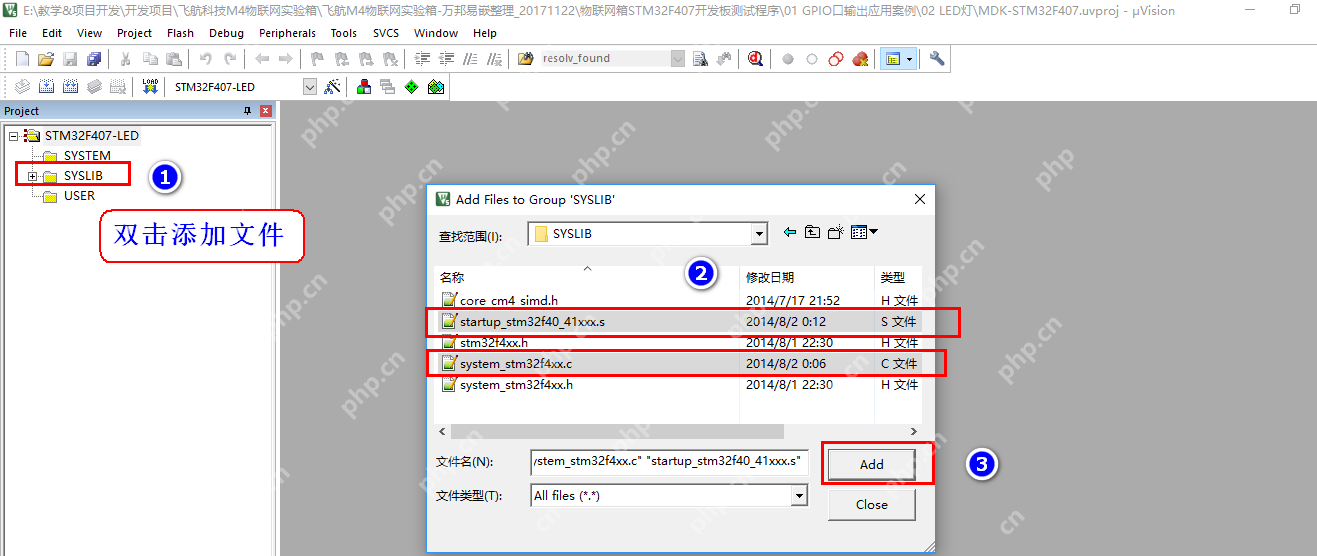

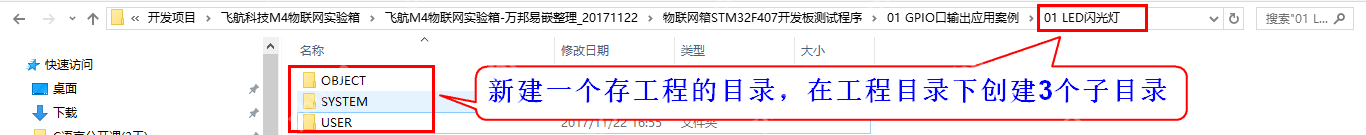

【2】新建工程

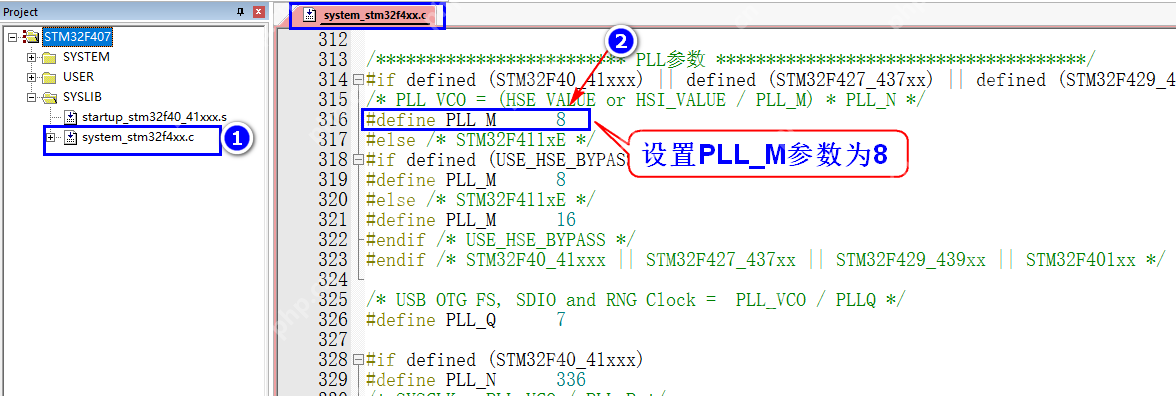

说明：STM32F4 的主频最高是 168Mhz，所以我们一般设置 PLLCLK 为 168Mhz(M=8,N=336,P=2)，通过 SW 选择 SYSCLK=PLLCLK即可得到 168Mhz 的系统运行频率。

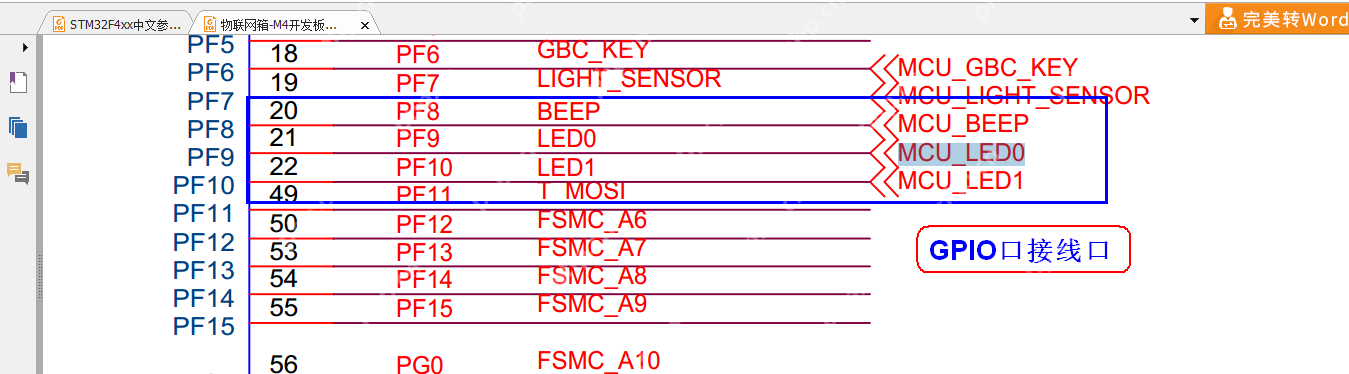

【3】分析LED硬件原理图

【4】编写LED驱动代码

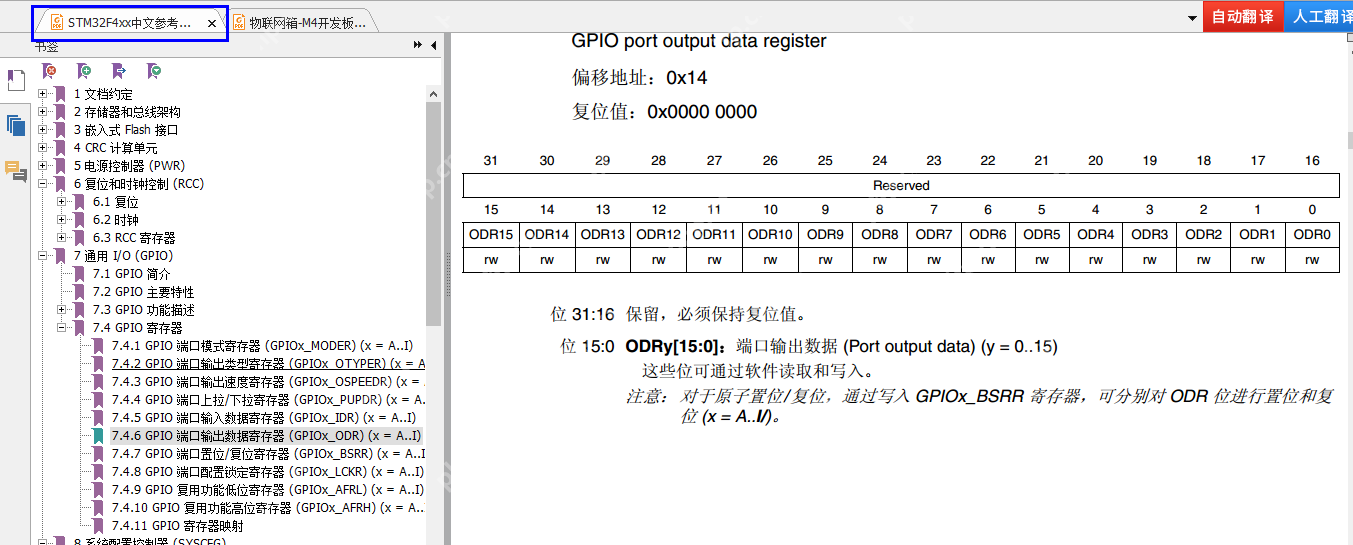

查看数据手册：

Led.c文件代码如下：

代码语言：javascript代码运行次数：0运行复制

#include "led.h"/*函数功能：LED初始化硬件连接：PF8-->BEEP  --高电平响PF9-->LED0  --低电平亮PF10->LED1  --低电平亮*/void LED_Init(void){/*1. 开时钟*/  RCC->AHB1ENR|=1<<5;//使能PORTF时钟  /*2. 配置GPIO口模式*/  GPIOF->MODER&=~(0x3<<8*2); //清除模式GPIOF->MODER|=0x1<<8*2;    //配置输出模式GPIOF->MODER&=~(0x3<<9*2); //清除模式GPIOF->MODER|=0x1<<9*2;    //配置输出模式GPIOF->MODER&=~(0x3<<10*2); //清除模式GPIOF->MODER|=0x1<<10*2;    //配置输出模式  /*3. 配置GPIO口输出类型*/GPIOF->OTYPER&=~(0x1<<8);  //0表示推挽输出GPIOF->OTYPER&=~(0x1<<9);  //0表示推挽输出GPIOF->OTYPER&=~(0x1<<10); //0表示推挽输出/*4. 配置GPIO口输出速度*/GPIOF->OSPEEDR&=~(0x3<<8*2); //清除之前配置GPIOF->OSPEEDR|=0x2<<8*2;    //50MHZ输出速度GPIOF->OSPEEDR&=~(0x3<<9*2); //清除之前配置GPIOF->OSPEEDR|=0x2<<9*2;    //50MHZ输出速度GPIOF->OSPEEDR&=~(0x3<<8*2); //清除之前配置GPIOF->OSPEEDR|=0x2<<10*2;   //50MHZ输出速度/*5. 配置GPIO口输出默认电平*/GPIOF->ODR|=1<<10;   //输出1GPIOF->ODR|=1<<9;   //输出1GPIOF->ODR&=~(1<<8);  //输出0}

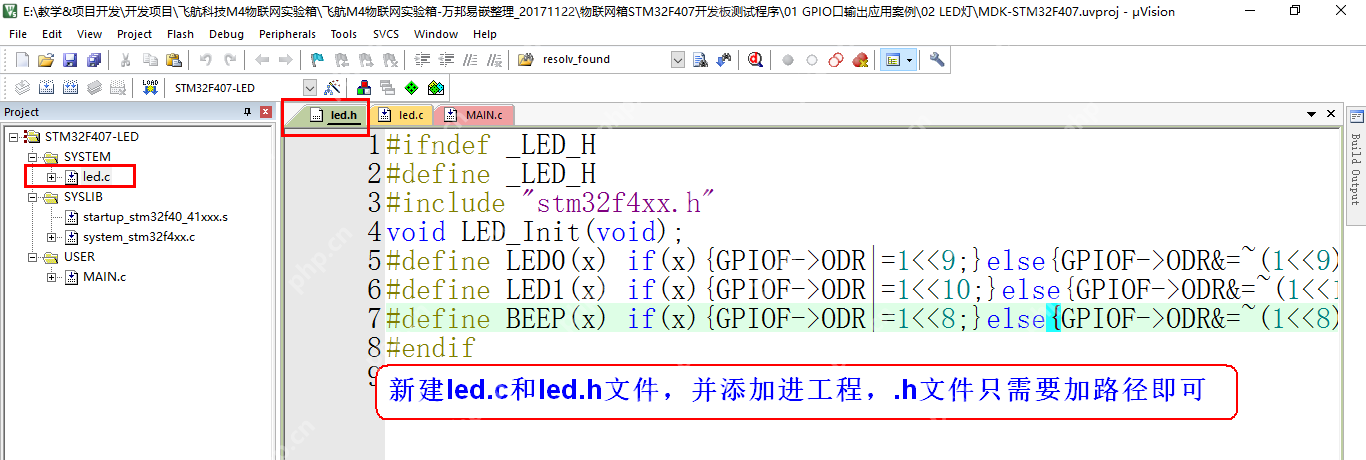

Led.h代码如下

代码语言：javascript代码运行次数：0运行复制

#ifndef _LED_H#define _LED_H#include "stm32f4xx.h"void LED_Init(void);#define LED0(x) if(x){GPIOF->ODR|=1<<9;}else{GPIOF->ODR&=~(1<<9);}#define LED1(x) if(x){GPIOF->ODR|=1<<10;}else{GPIOF->ODR&=~(1<<10);}#define BEEP(x) if(x){GPIOF->ODR|=1<<8;}else{GPIOF->ODR&=~(1<<8);}#endif

Main.c代码如下

代码语言：javascript代码运行次数：0运行复制

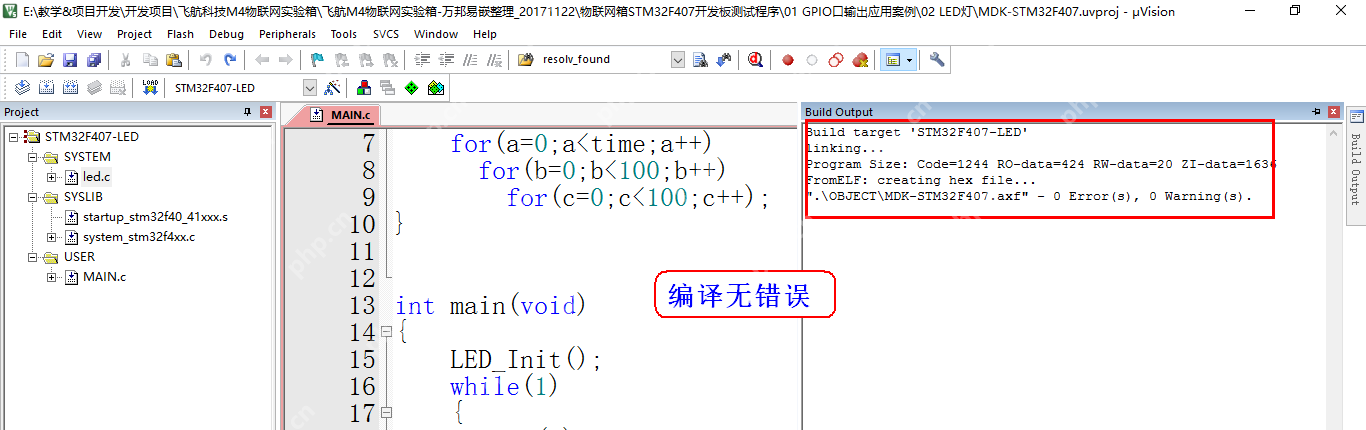

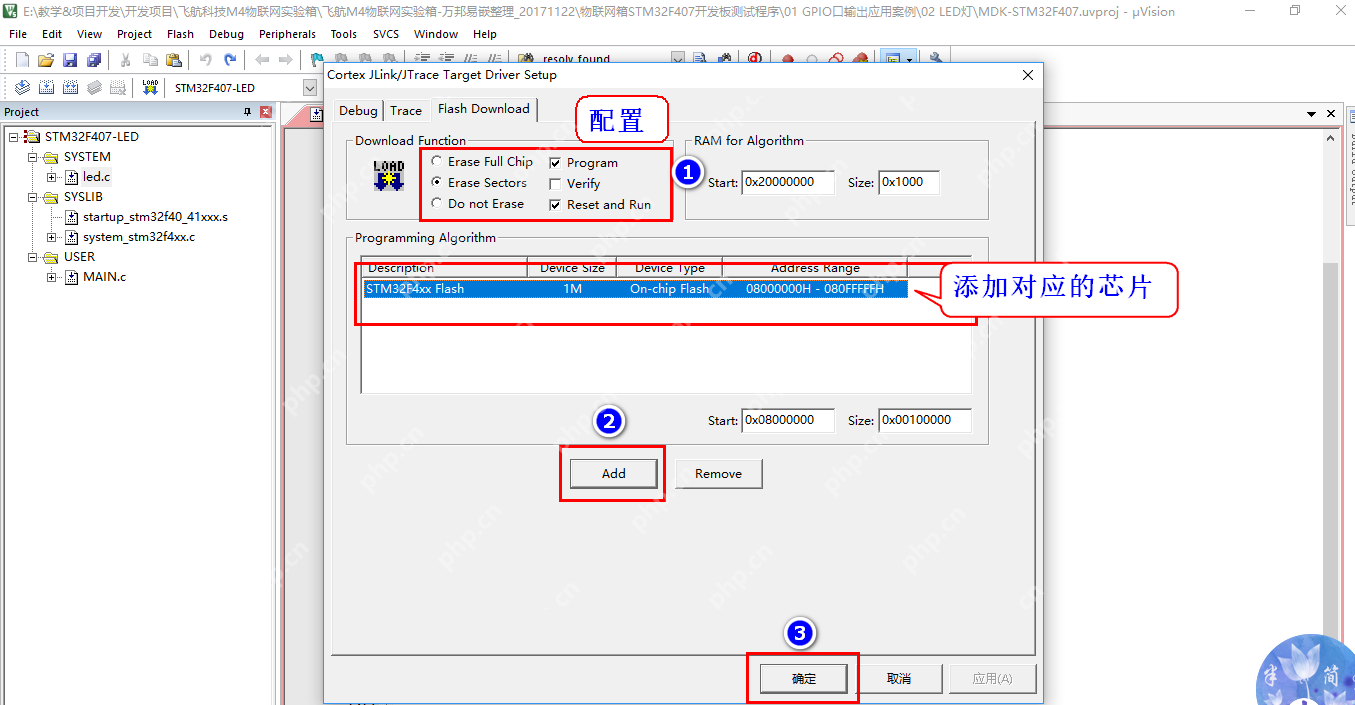

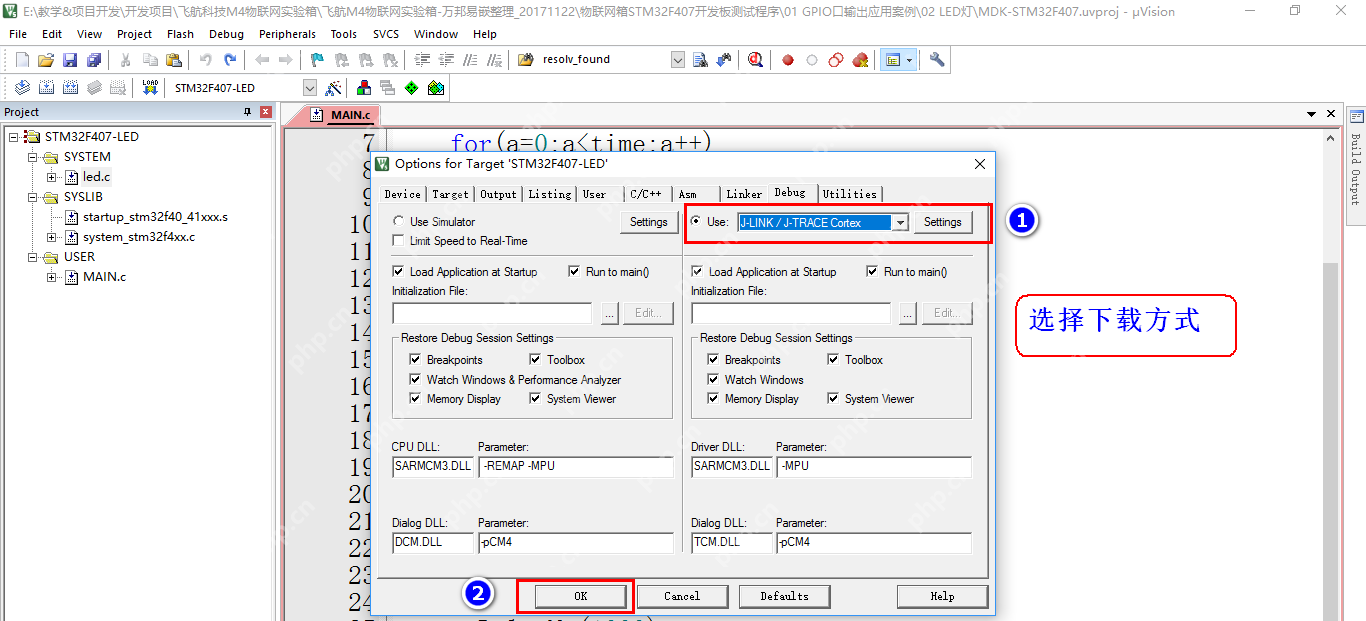

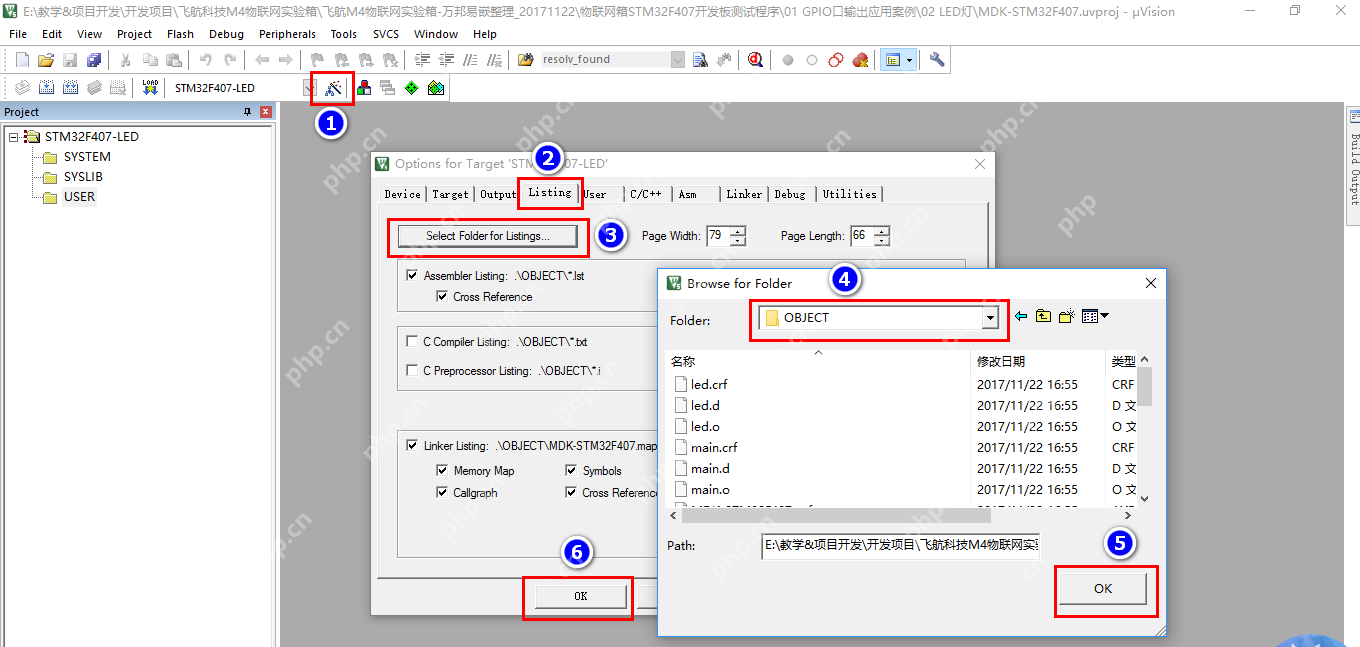

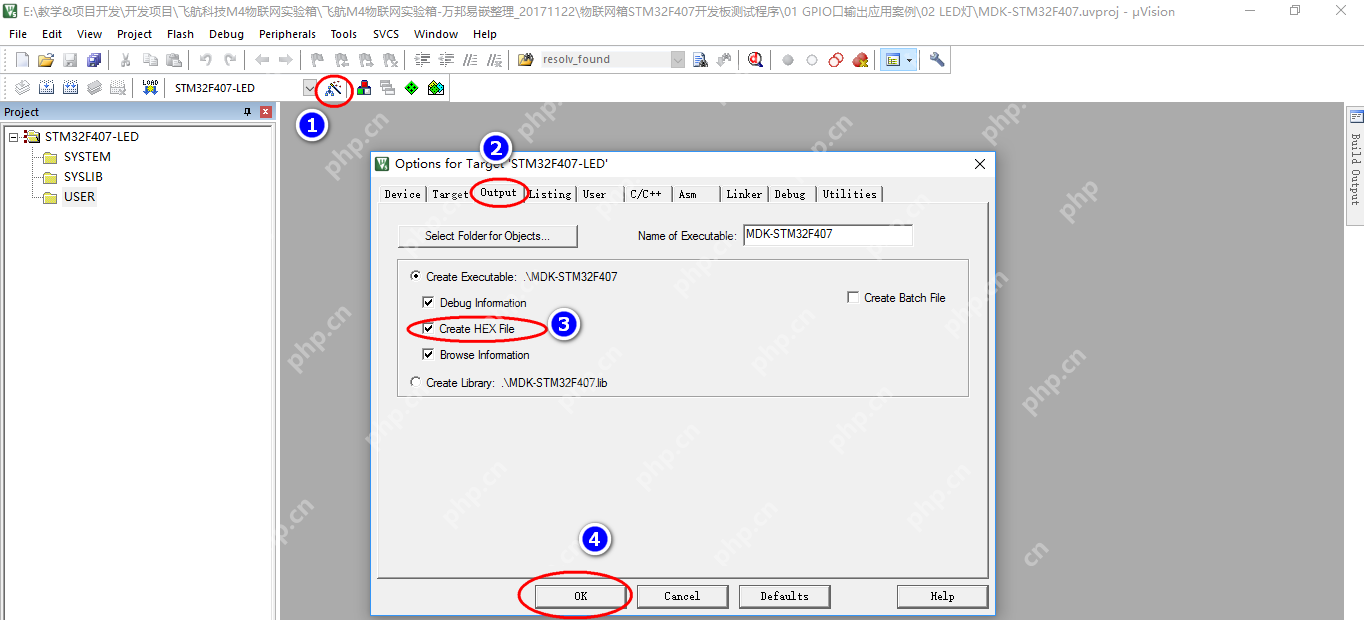

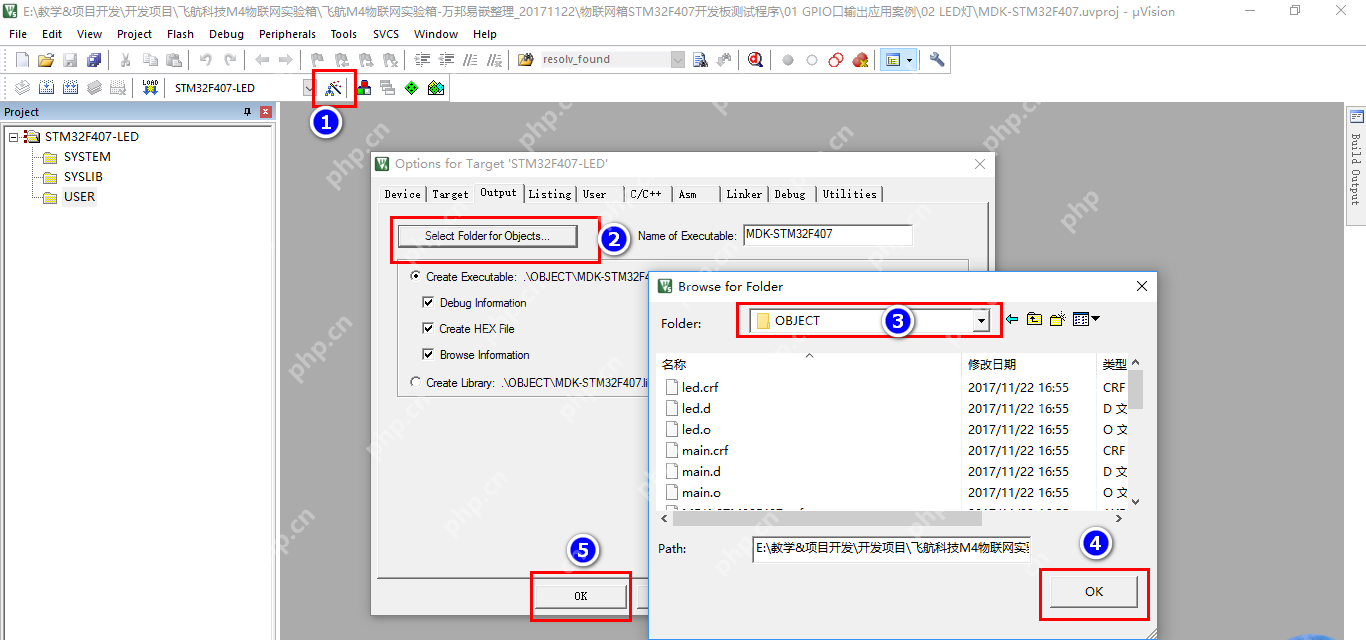

#include "stm32f4xx.h" // Device header#include "led.h"void DelayMs(u32 time){u32 a,b,c;for(a=0;a【5】编译代码 配置下载

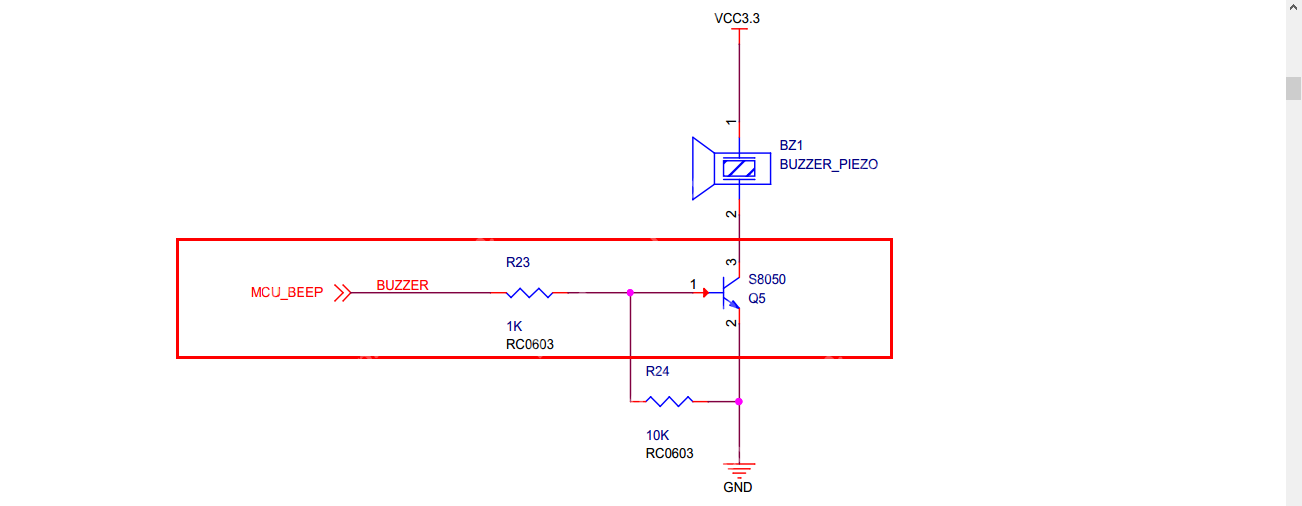

【6】编写无源蜂鸣器驱动代码Delay.c延时函数代码
代码语言：javascript代码运行次数：0运行复制#include "delay.h"/*功能  ：毫秒级别的延时函数参数  ：填入延时的时间返回值：无说  明：频率在168MHZ情况下使用*/void DelayMs(u32 time){u32 a,b,c;for(a=0;aLed.c代码
代码语言：javascript代码运行次数：0运行复制#include "led.h"/*函数功能：LED初始化硬件连接：PF8-->BEEP  --高电平响PF9-->LED0  --低电平亮PF10->LED1  --低电平亮*/void LED_Init(void){/*1. 开时钟*/  RCC->AHB1ENR|=1<<5;//使能PORTF时钟  /*2. 配置GPIO口模式*/  GPIOF->MODER&=~(0x3<<8*2); //清除模式GPIOF->MODER|=0x1<<8*2;    //配置输出模式GPIOF->MODER&=~(0x3<<9*2); //清除模式GPIOF->MODER|=0x1<<9*2;    //配置输出模式GPIOF->MODER&=~(0x3<<10*2); //清除模式GPIOF->MODER|=0x1<<10*2;    //配置输出模式  /*3. 配置GPIO口输出类型*/GPIOF->OTYPER&=~(0x1<<8);  //0表示推挽输出GPIOF->OTYPER&=~(0x1<<9);  //0表示推挽输出GPIOF->OTYPER&=~(0x1<<10); //0表示推挽输出/*4. 配置GPIO口输出速度*/GPIOF->OSPEEDR&=~(0x3<<8*2); //清除之前配置GPIOF->OSPEEDR|=0x2<<8*2;    //50MHZ输出速度GPIOF->OSPEEDR&=~(0x3<<9*2); //清除之前配置GPIOF->OSPEEDR|=0x2<<9*2;    //50MHZ输出速度GPIOF->OSPEEDR&=~(0x3<<8*2); //清除之前配置GPIOF->OSPEEDR|=0x2<<10*2;   //50MHZ输出速度/*5. 配置GPIO口输出默认电平*/GPIOF->ODR|=1<<10;   //输出1GPIOF->ODR|=1<<9;   //输出1GPIOF->ODR&=~(1<<8);  //输出0}/*1/2000HZ=0.0005s=0.5ms=500us1/4000HZ=0.25ms控制蜂鸣器：产生2KHZ~5KHZ的方波即可*/void BEEP_Ctlrl(u8 cmd,u32 time){u8 i;if(cmd) //打开蜂鸣器{for(i=0;iMian.c主函数代码
代码语言：javascript代码运行次数：0运行复制#include "stm32f4xx.h" // Device header#include "led.h"#include "delay.h"int main(void){u8 i;LED_Init();while(1){ i=!i; BEEP_Ctlrl(i,200);}}
